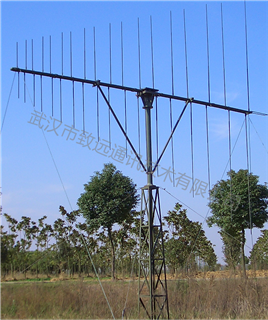

ZY-DZ30100型对数周期天线
产品描述

产品为工作频带宽、增益高、方向性好免调谐、抗干扰能力强的对数周期天线;天线的金属料均采用优质不锈钢制作,环境适应性强;天线振子可伸缩、可拆卸,横梁可折叠,便于运输与存储;我公司生产的三脚架或升降杆配套使用。天线结构设计为直流对地短路,有一定的防雷能力。

电性能特性

工作频率:30-100MHz

电压驻波比:2

增益:7dBi

功率容量:150W

水平面波瓣宽度:约80º(垂直极化)

垂直面波瓣宽度:约65º(垂直极化)

极化方式:垂直极化/水平极化

增益图

机械性能特征

天线尺寸:约6m ×5.4m(横梁×振子)
重量:约25kg
接口:N-K(可定制)
颜色:褐绿色(GY05)(可定制)
安装形式:直插 (可定制)
可选附件:升降杆,三脚架
环境适应性:符合GJB3248、GJB367A要求
包装方式:帆布袋,木箱
