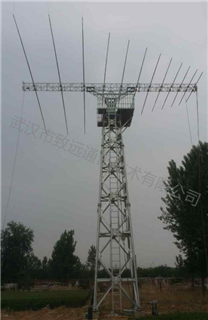

ZY-DZ3.515型硬振子对数周期天线
产品描述

产品为工作频带宽、增益高、方向性好免调谐、抗干扰能力强的短波对数周期天线;天线的金属料均采用优质不锈钢制作,环境适应性强;天线能够进行中远距离短波通信,是短波固定通信台站的优选天线。可根据需求选配伺服机构实现水平与俯仰角度的调整

电性能特性

工作频率:3.5-15MHz

电压驻波比:2.5(不超过10%的频点≤3.0

增益:6dBi

辐射方向:定向

极化方式:水平极化

承受功率:2000W

输入阻抗:50Ω(非平衡)

辐射效率:70%

机械性能特征

转动角度范围:0-360°

转动周期:5min

指向精度:≤±1°

控制距离:不大于600m(可定制)

电机供电电压:220VAC

外形尺寸:约 35m(横梁)*22m(单边振子尺寸)

接口:L29

配电子罗盘,同轴旋转关节,滑环
