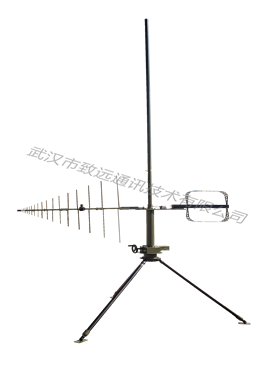

ZY-CX206000型测向天线系统
产品描述
本产品是由三副天线组成测向天线系统，由天线主体、伺服机构和三脚架组成。该产品表面特殊工艺处理，抗盐雾耐腐蚀、机械强度高、耐候性能好；重量轻、结构牢固、方便携带、易于架设及撤收。
电性能特性
|
型号 |
工作频率 |
驻波比（MHz） |
增益（dBi） |
辐射方向 |
极化方式 |
接口 |
长度（m） |
|
ZY-JD206000 |
20-6000 |
≤3.5 (20-300MHz) ≤3 (300-6000MHz) |
-7～3dBi（20-300MHz） 0～3dBi（300-3000MHz） ≥2dBi（3000-6000MHz） |
水平全向面 |
垂直极化 |
N-50K |
2.4 |
|
ZY-DZ1506000 |
150-6000 |
≤2.5 |
>7 |
定向天角线，半波方向角小于60° |
线极化 |
N-50K |
0.9×0.9（横梁×振子） |
|
ZY-SCCX20150 |
20-150 |
≤2.5 |
>20（放大器） |
心脏线形，前后比≥10dB |
线极化 |
N-50K |
0.65×0.45×0.09 |
